Сравнение фасадов: проект / модель
Слева — выбранный вариант из альбома, справа — Blender. Передвигайте разделитель.

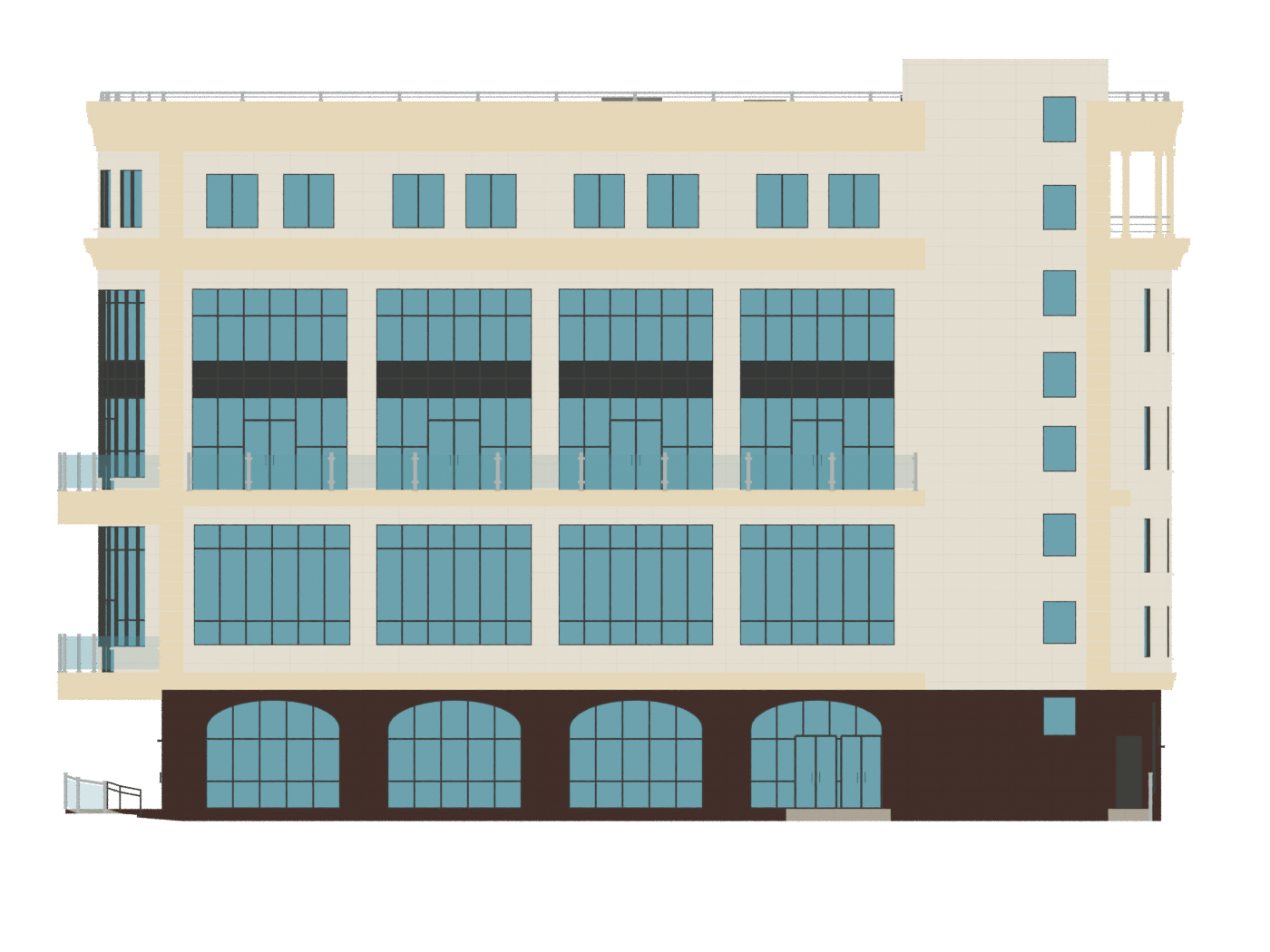

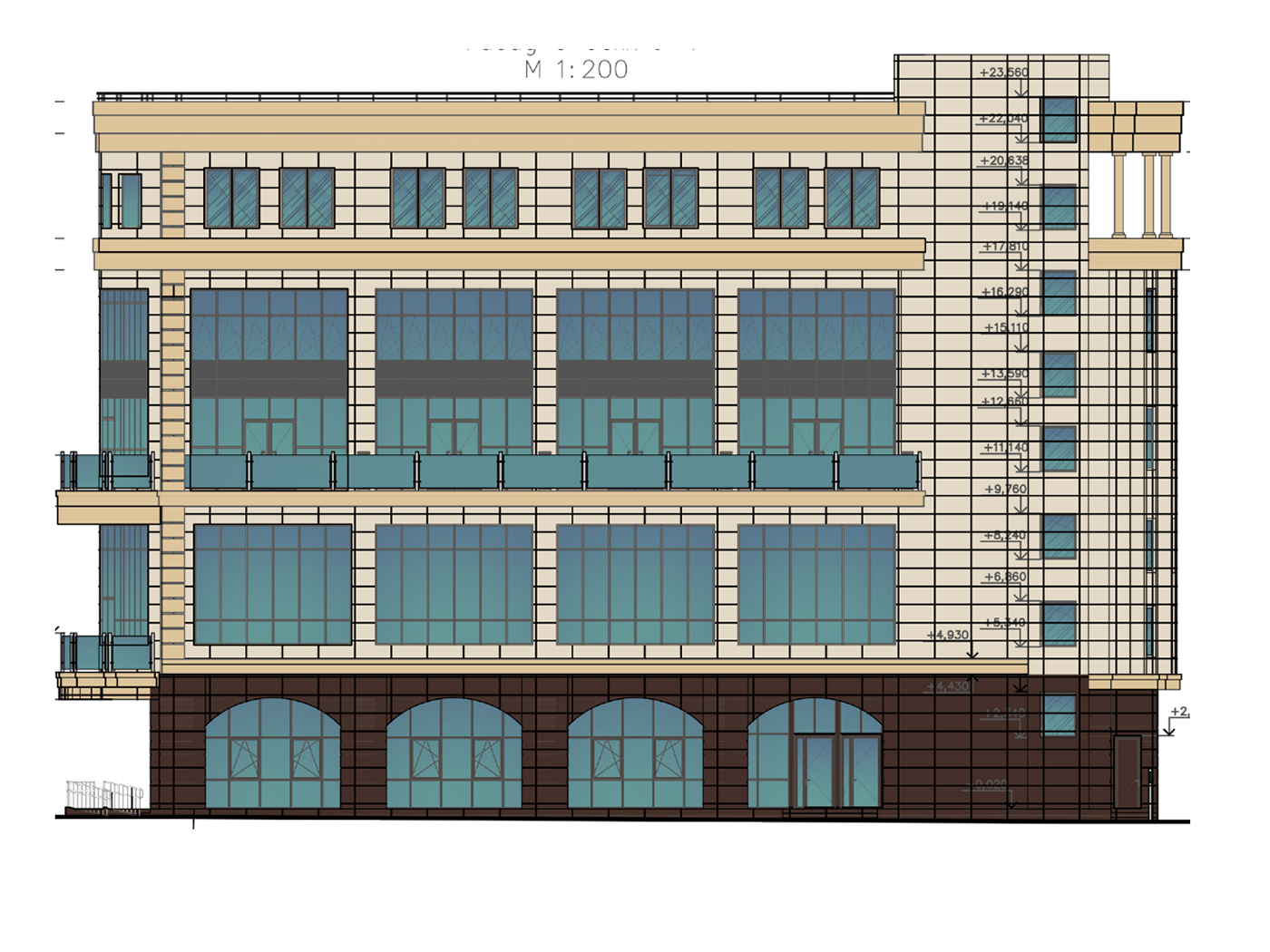

Фасад 6–1
Основной фасад · PDF 14

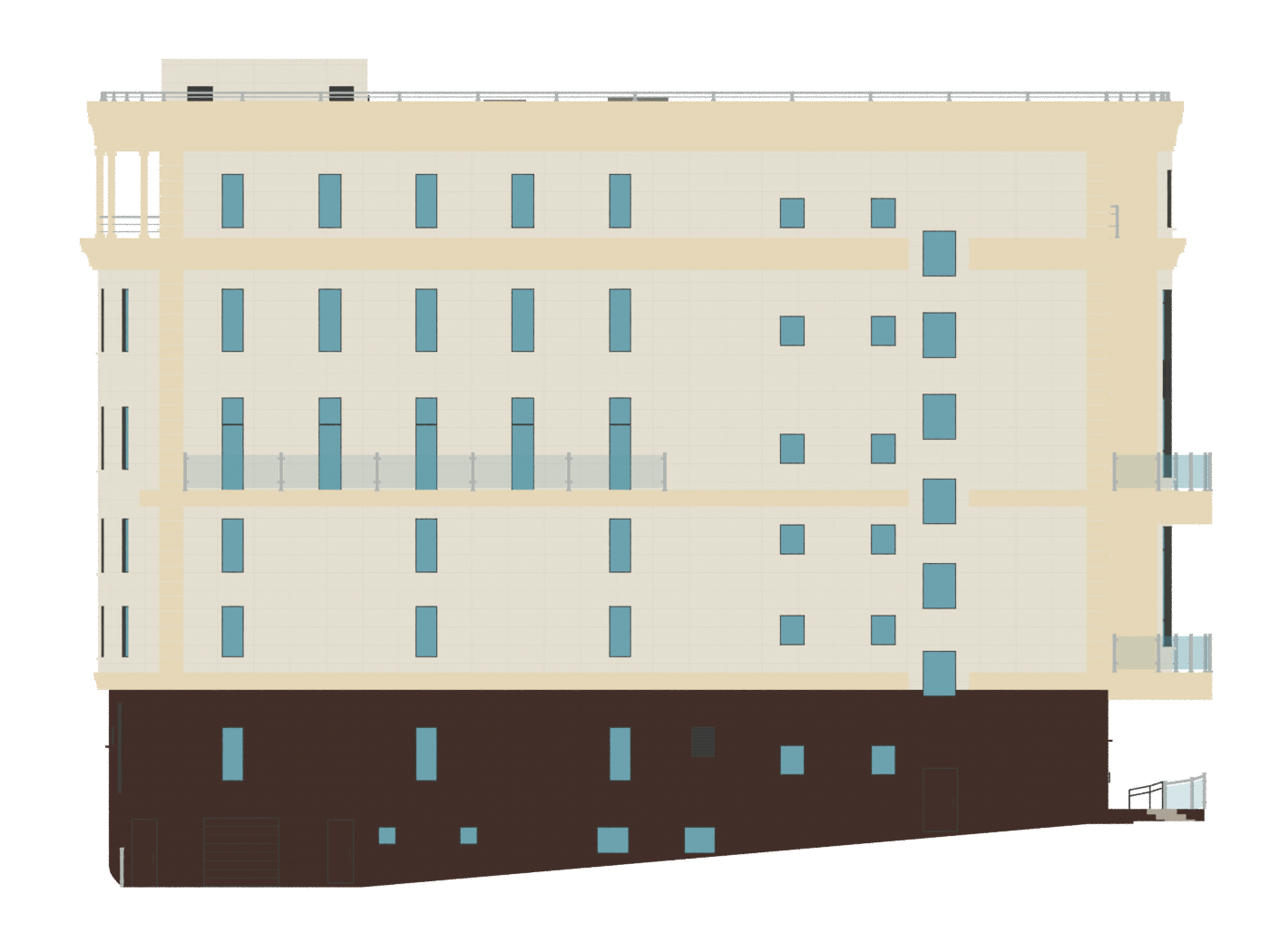

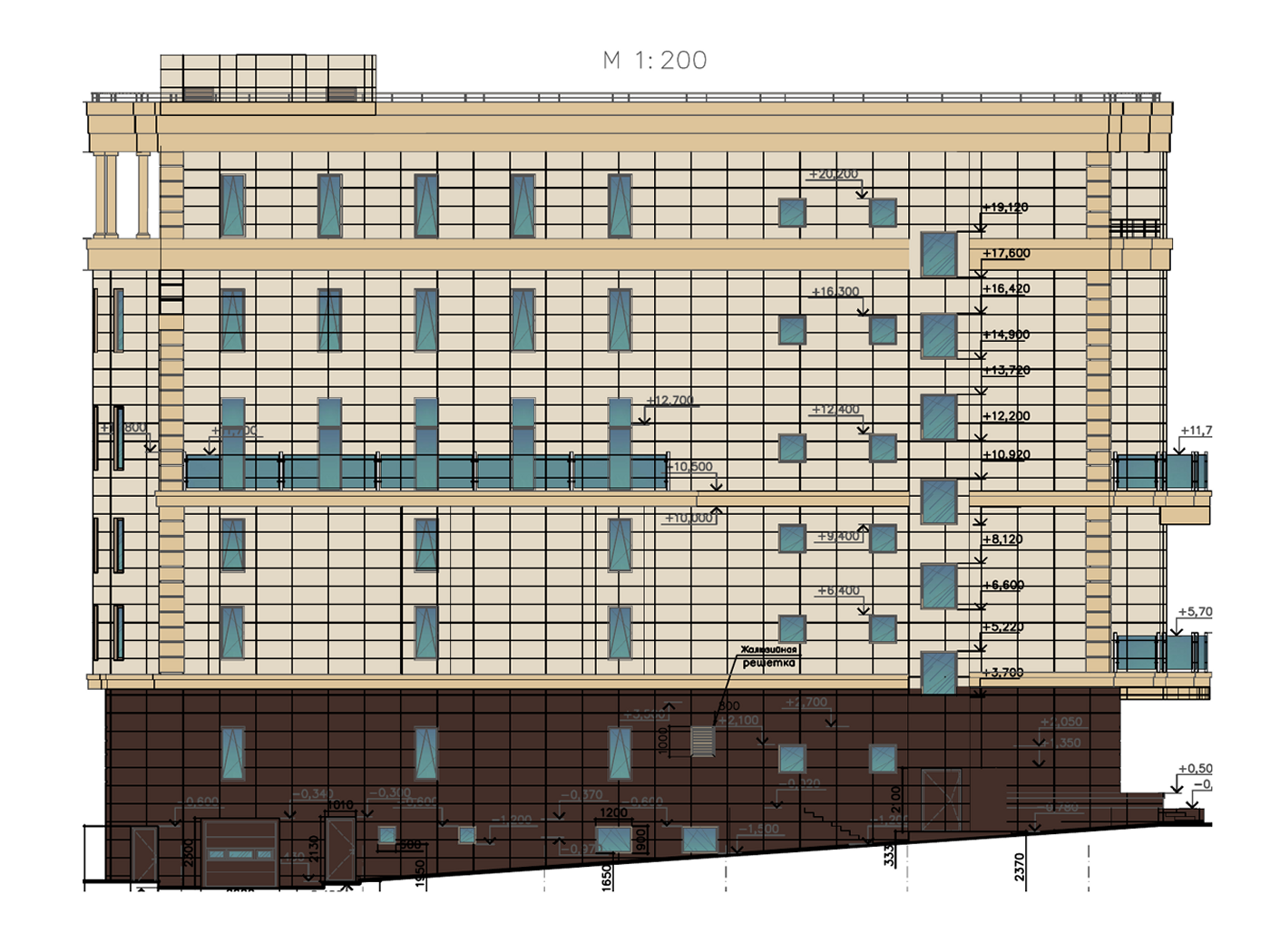

ПРОЕКТМОДЕЛЬ · HIGH-POLYФасад 1–6
Обратный фасад · PDF 13

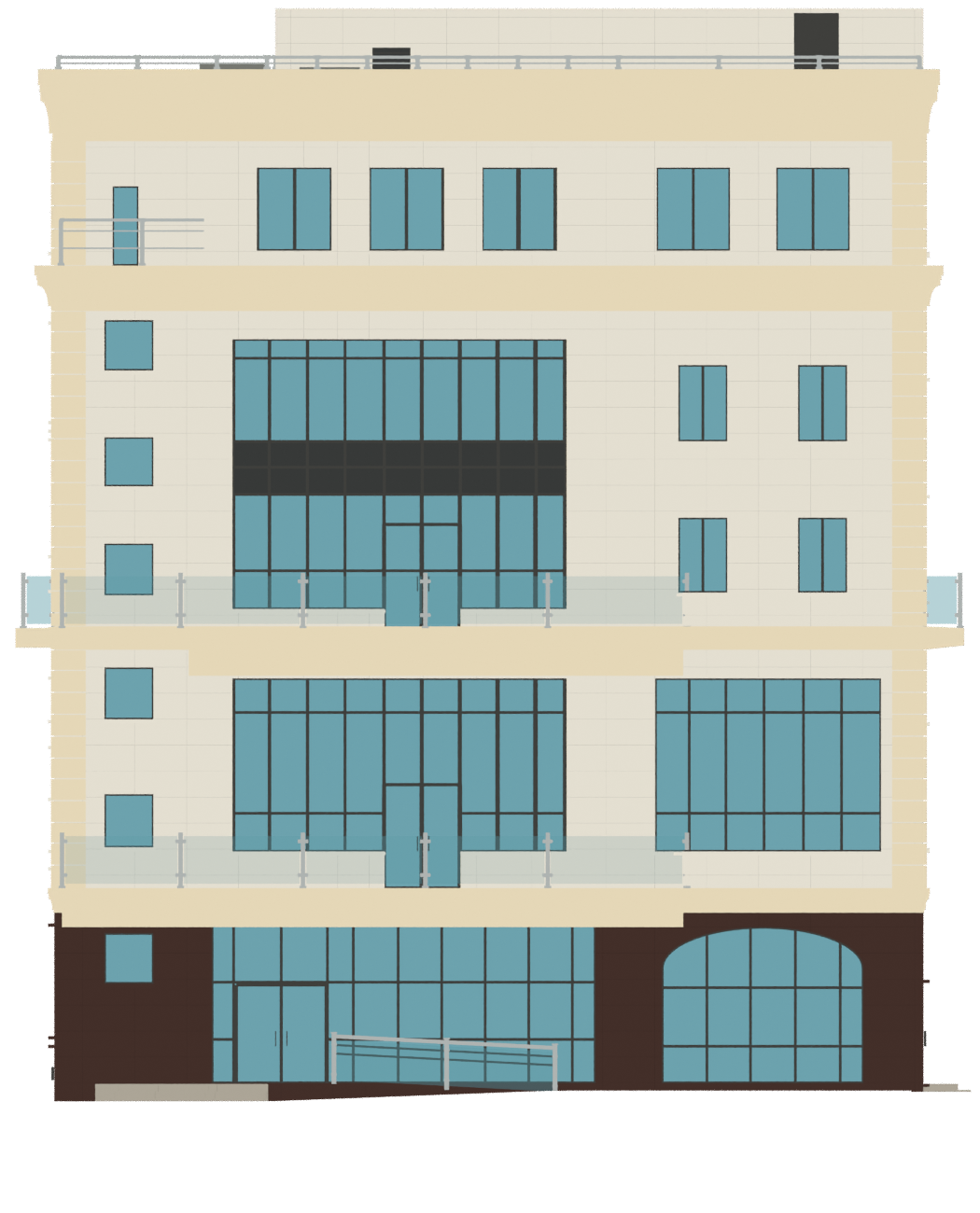

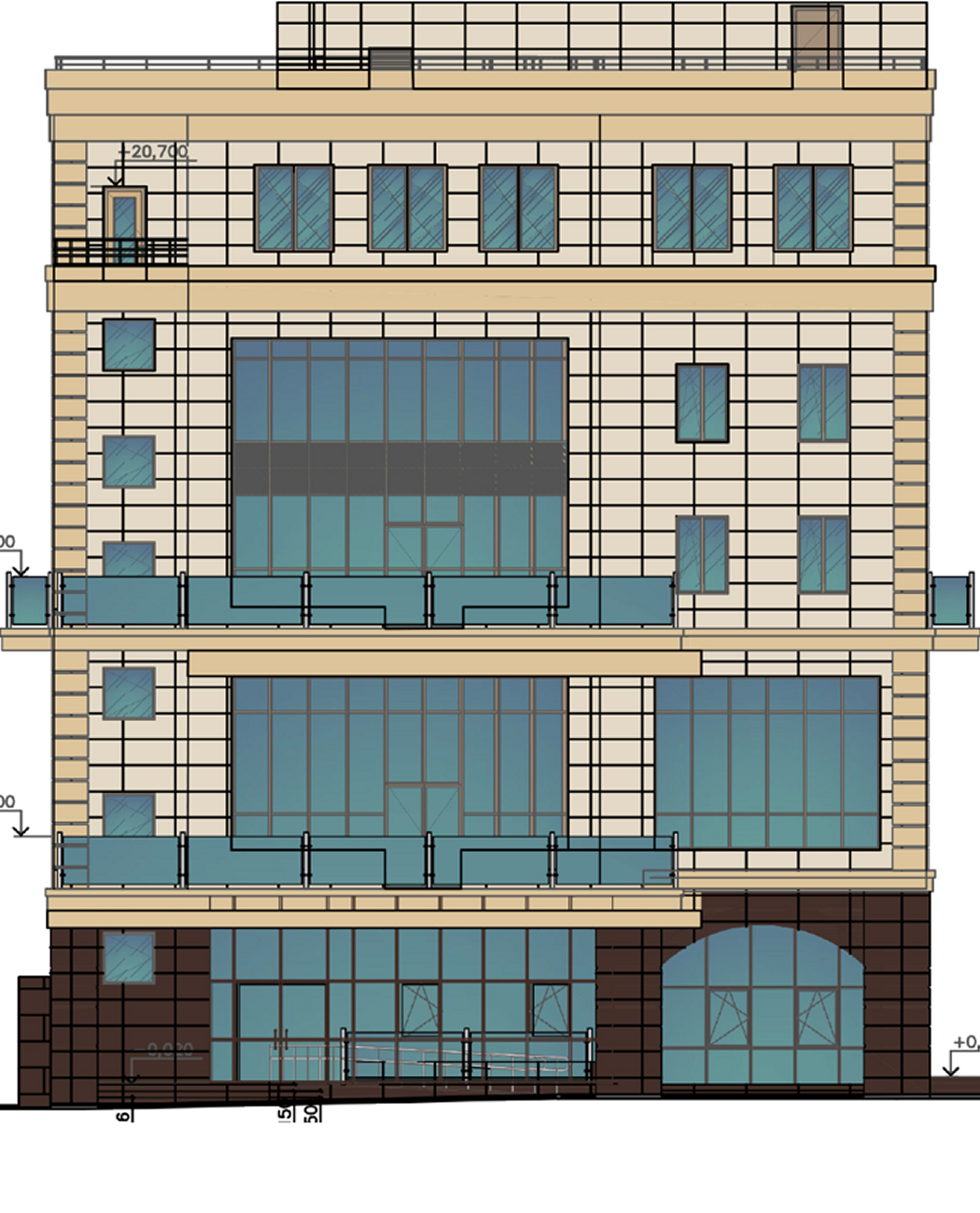

ПРОЕКТМОДЕЛЬ · HIGH-POLYФасад А–Г
Торец со входом · PDF 15

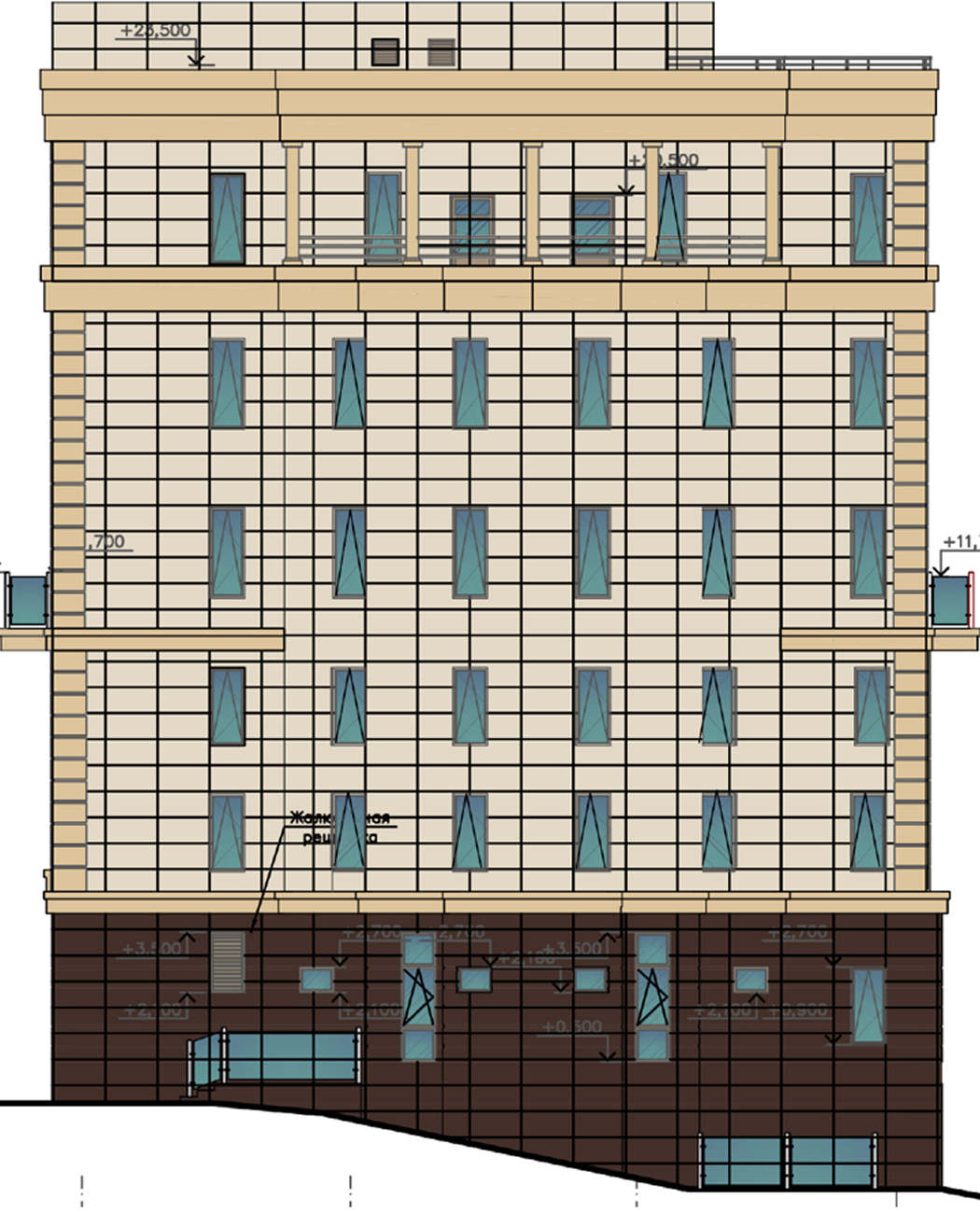

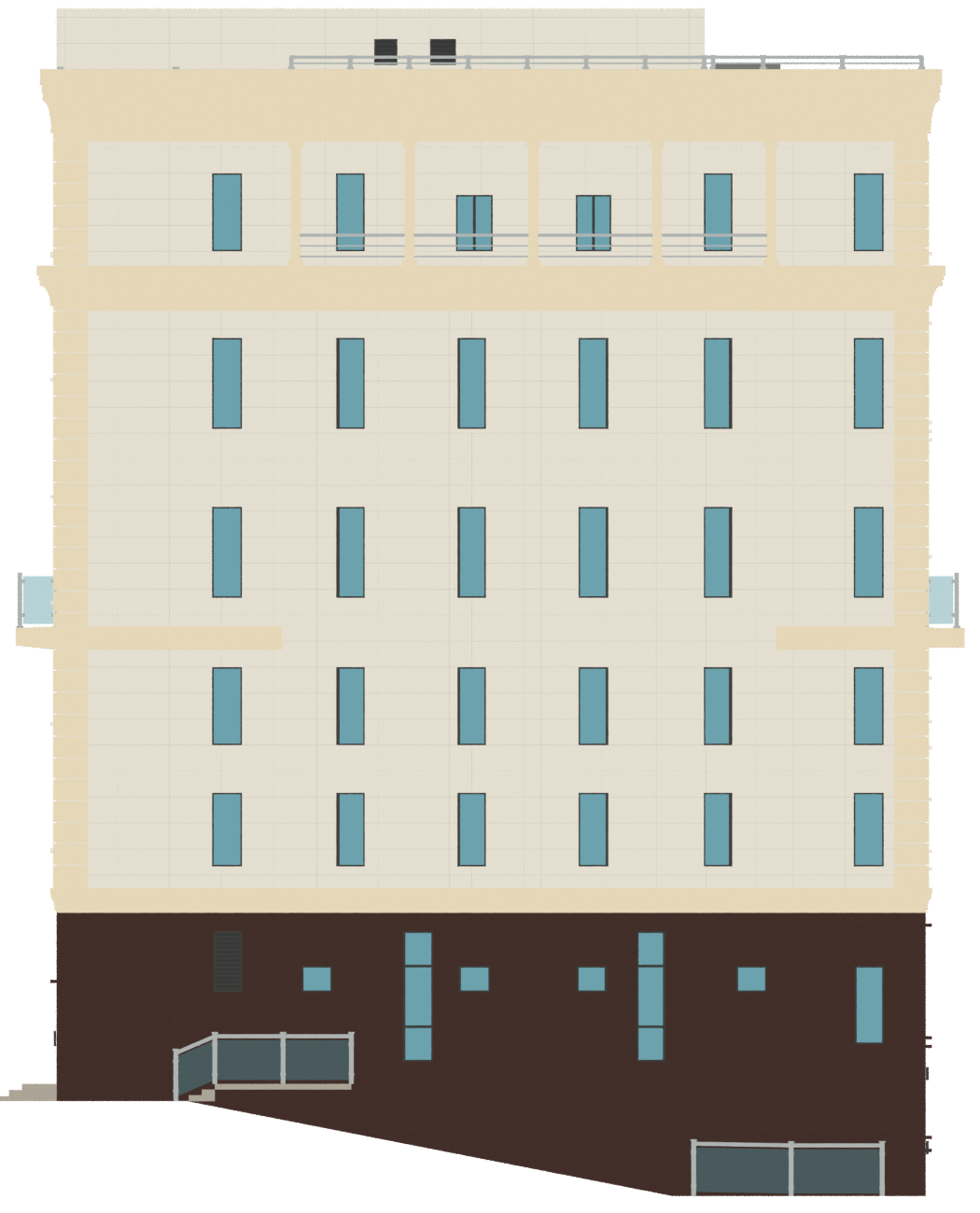

ПРОЕКТМОДЕЛЬ · HIGH-POLYФасад Г–А
Торец с колоннами · PDF 15
ПРОЕКТМОДЕЛЬ · HIGH-POLYО совмещении и исходных данных
Сохранены исходные совмещения по осям и отметкам, без растяжения отдельных частей здания. Рабочая основа — первый вариант плоских фасадов, PDF 13–16. Противоречия с визуализациями альбома остаются предметом сверки. На фасадах участок скрыт для чтения здания; его геометрия доступна в 3D и на генплане.
Модель рабочая: геопривязка и комплект подачи не завершены. Освещение и отражения в браузере могут отличаться от Blender.
3D-модель
Полная геометрия High-poly · здание и участок
Подготовка 3D-просмотра…
Полная геометрия модели, без сокращения полигонов.
Вращение — перетаскивание · приближение — колёсикоКровля сверху

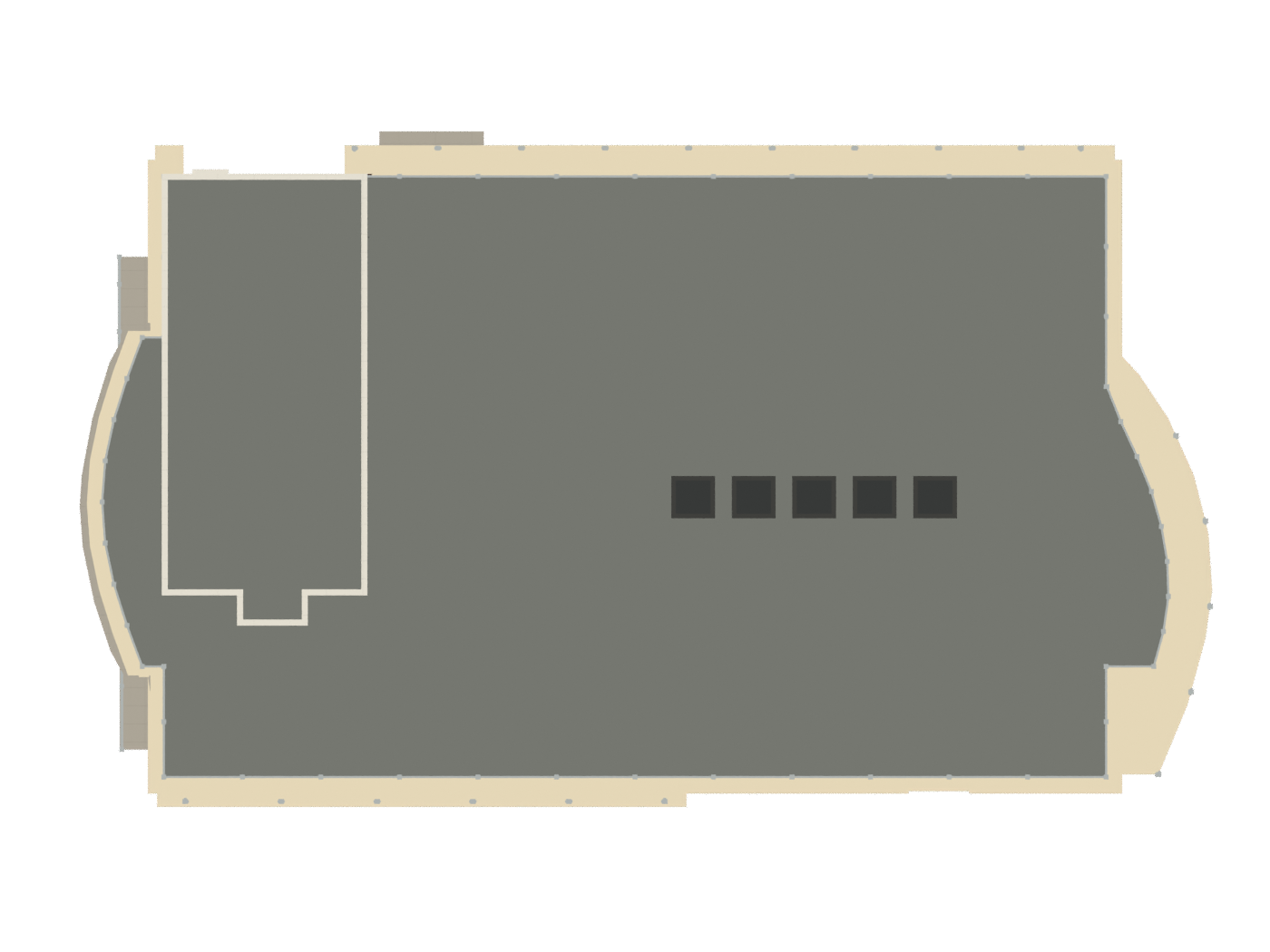

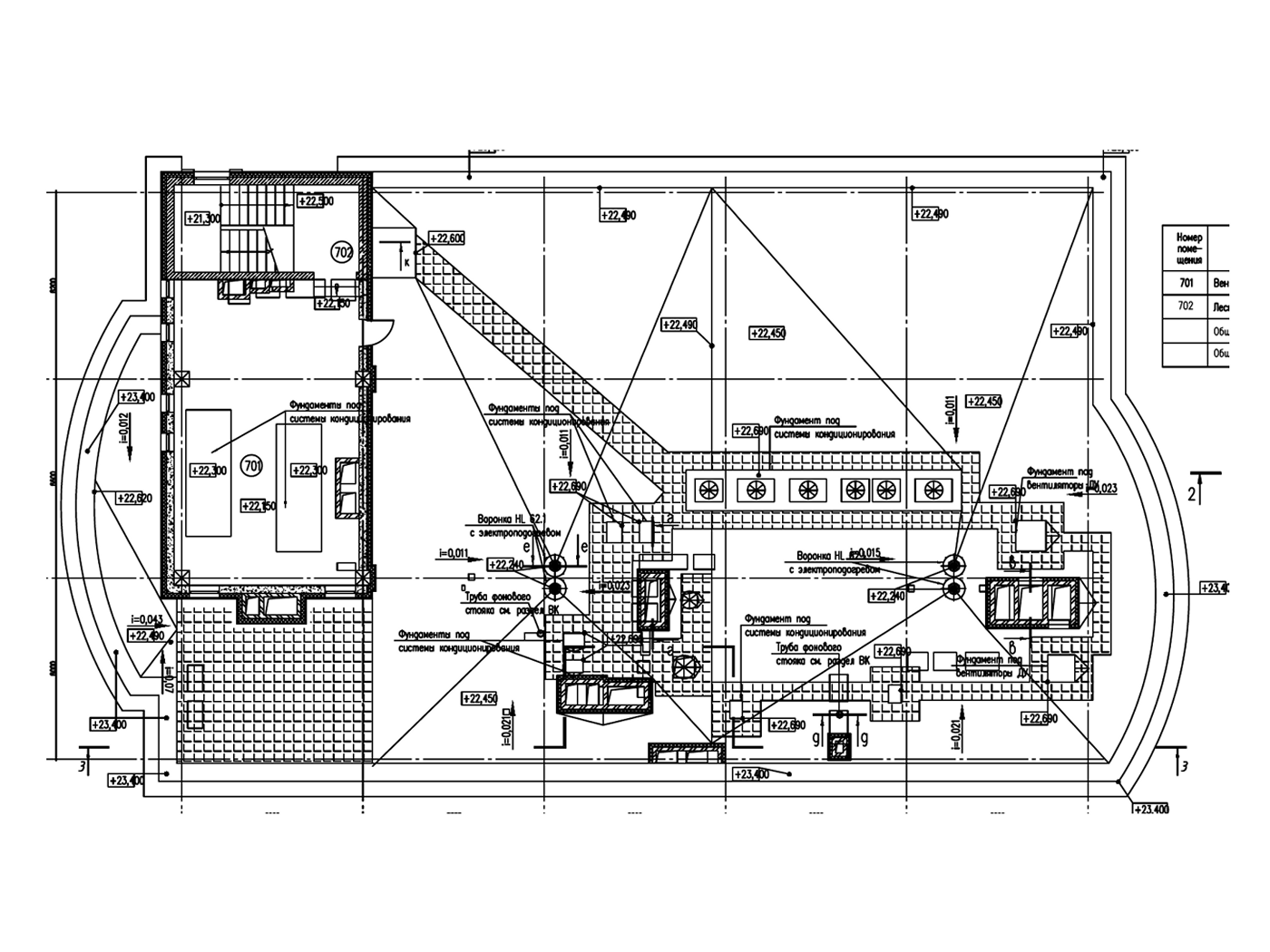

Кровля сверху
План кровли +22,450 · PDF 28
ПРОЕКТМОДЕЛЬ · HIGH-POLYГенплан

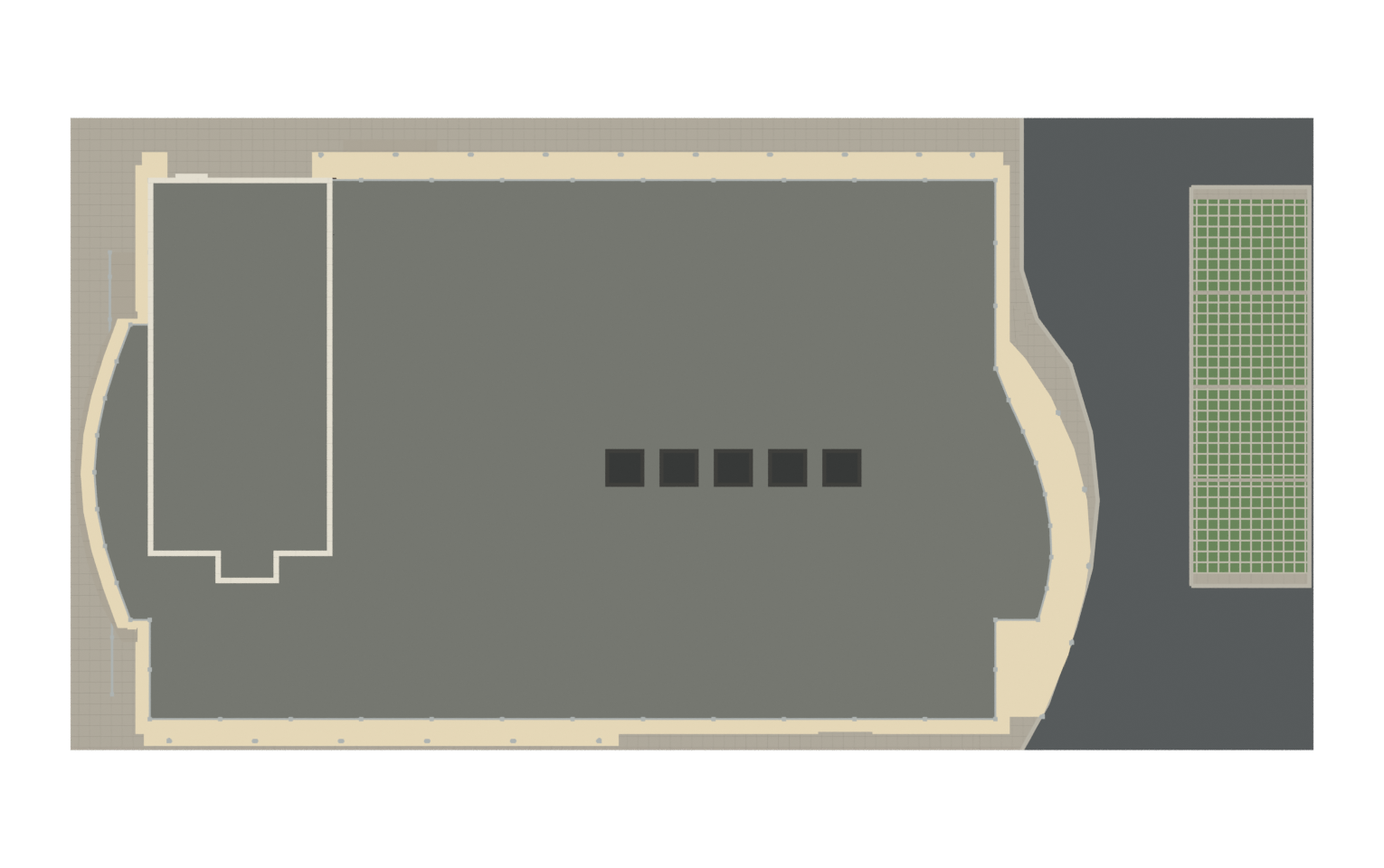

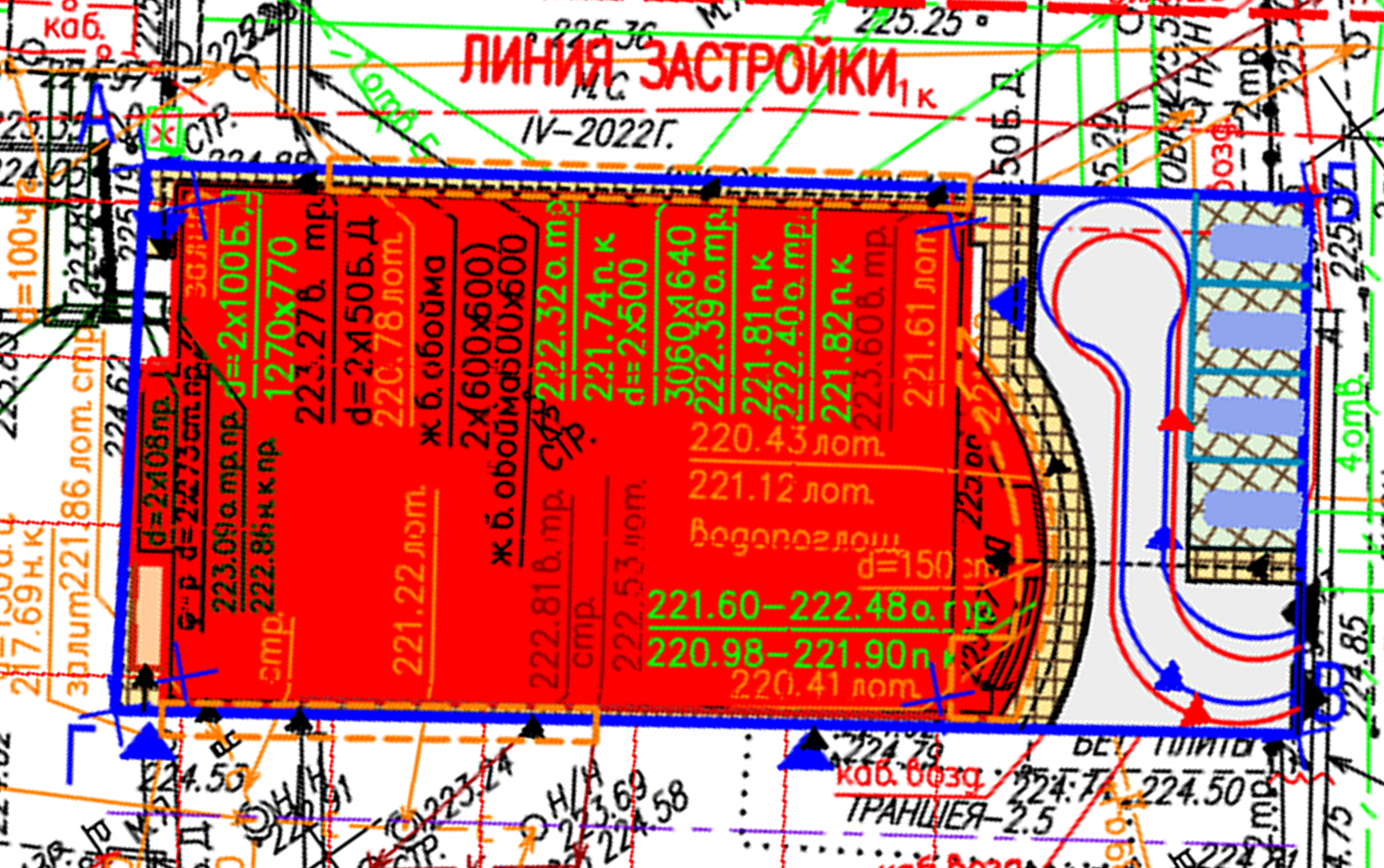

Генплан
Парковка и проезды · PDF 4

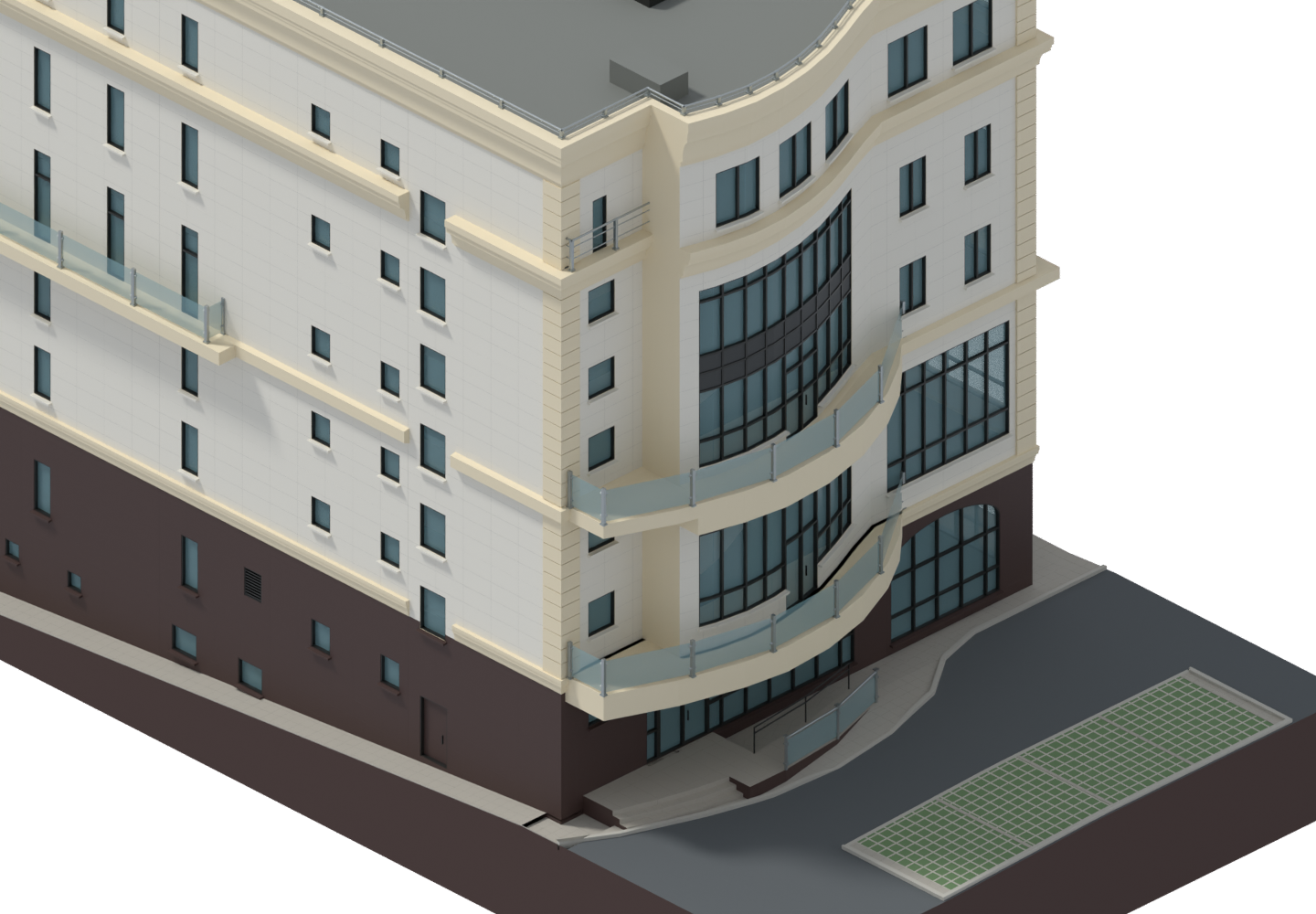

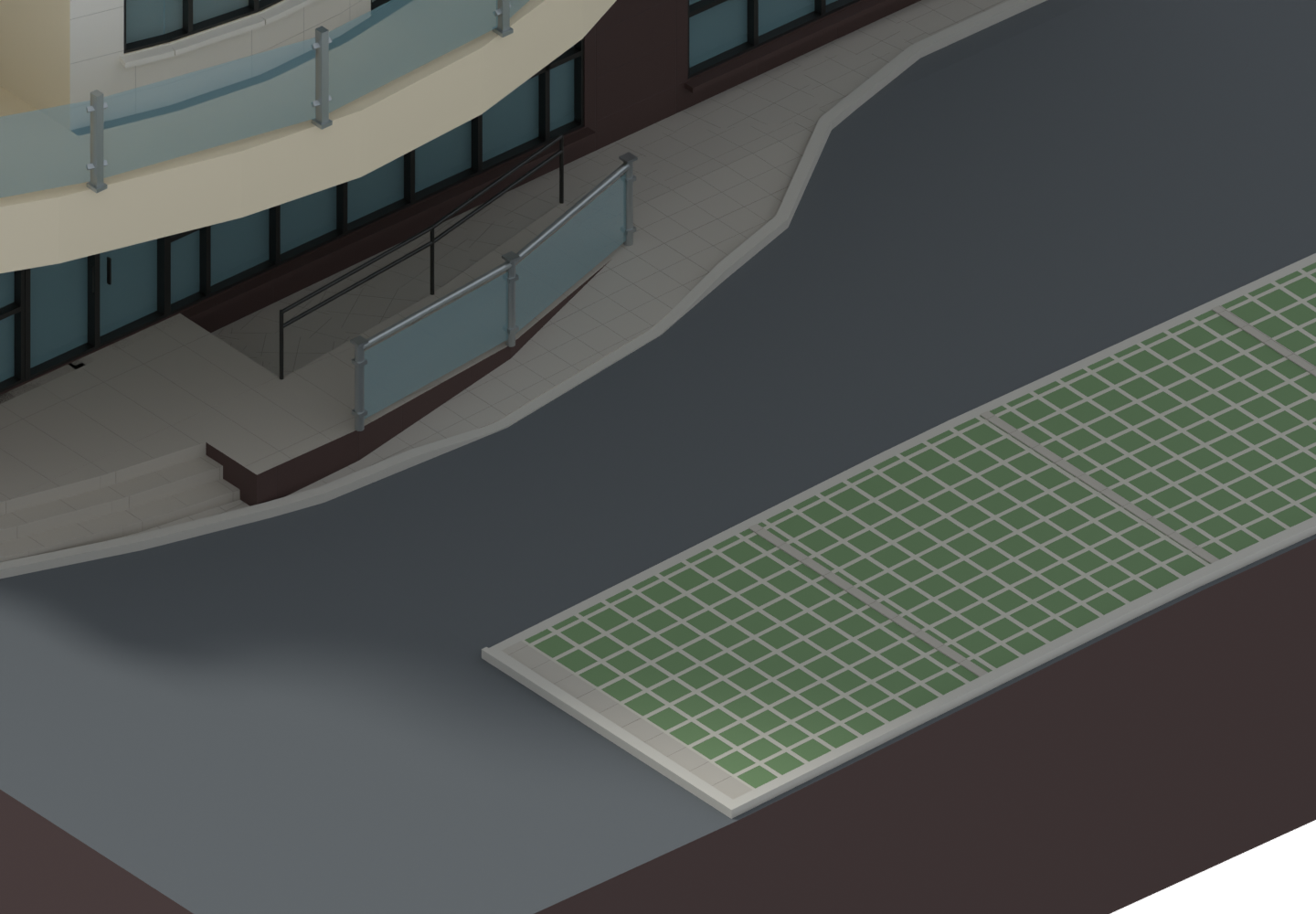

ПРОЕКТМОДЕЛЬ · HIGH-POLYБлагоустройство и бордюры
Общий вид участка и детализация покрытий.
